Rozpoczęcie budowy domu to ekscytujący, ale i skomplikowany proces, który wymaga starannego przygotowania na każdym etapie. Jednym z kluczowych momentów jest geodezyjne wytyczenie budynku na działce. To właśnie wtedy projekt z papieru przenosi się w realny świat, a precyzja ma tu fundamentalne znaczenie. Ten artykuł wyjaśnia, jakie dokumenty i informacje są niezbędne, aby geodeta mógł prawidłowo wytyczyć budynek na Twojej działce. Przeczytanie go pomoże Ci uniknąć opóźnień i zapewnić płynny start budowy, zrozumieć swoje obowiązki i przygotować się do współpracy z geodetą.
Geodeta do wytyczenia budynku potrzebuje projektu zagospodarowania działki i pozwolenia na budowę
- Kluczowym dokumentem jest zatwierdzony projekt zagospodarowania działki lub terenu.
- Niezbędne jest również ostateczne pozwolenie na budowę lub skuteczne zgłoszenie budowy.
- Inwestor musi zapewnić geodecie swobodny i bezpieczny dostęp do działki.
- Geodeta wyznacza osie konstrukcyjne, narożniki oraz ławy ciesielskie.
- Po tyczeniu geodeta dokonuje wpisu w dzienniku budowy i przekazuje szkic tyczenia.
- Inwestor odpowiada za ochronę znaków geodezyjnych na budowie.
Rola geodety na starcie inwestycji
Na początkowym etapie każdej inwestycji budowlanej, rola geodety jest nie do przecenienia. Działa on na podstawie ściśle określonych przepisów, przede wszystkim Prawa budowlanego oraz rozporządzenia Ministra Rozwoju w sprawie szczegółowego zakresu i formy projektu budowlanego. To właśnie geodeta jest odpowiedzialny za precyzyjne przeniesienie projektu budynku z planów na grunt, czyli za jego tyczenie. Oznacza to wyznaczenie w terenie głównych osi konstrukcyjnych, narożników oraz innych charakterystycznych punktów obiektu, zgodnie z zatwierdzonym projektem zagospodarowania działki. Bez jego pracy, żadna budowa nie może rozpocząć się legalnie i prawidłowo.
Błąd na etapie tyczenia: jakie mogą być jego kosztowne konsekwencje?
Precyzja tyczenia jest absolutnie kluczowa. Nawet najmniejszy błąd na tym etapie może mieć katastrofalne i niezwykle kosztowne konsekwencje dla całej inwestycji. Wyobraźmy sobie sytuację, w której budynek zostanie wytyczony niezgodnie z projektem na przykład zbyt blisko granicy działki, na istniejącej sieci uzbrojenia terenu, lub z niewłaściwym obrysem. Taki błąd może skutkować koniecznością poprawek, które generują ogromne koszty i opóźnienia w harmonogramie. W skrajnych przypadkach, jeśli niezgodność jest znacząca i niemożliwa do skorygowania, może zajść potrzeba nawet rozbiórki części lub całości już postawionej konstrukcji. Często obserwuję, że inwestorzy nie są świadomi, jakie dokumenty są wymagane, co również prowadzi do niepotrzebnych przestojów. Dlatego tak ważne jest, aby geodeta miał do dyspozycji kompletne i aktualne dane, a inwestor rozumiał swoje obowiązki.
Checklista dla inwestora: komplet dokumentów, które musisz przekazać geodecie
Dokument nr 1: Projekt zagospodarowania działki lub terenu
Zatwierdzony projekt zagospodarowania działki lub terenu to absolutny fundament dla geodety. Jest to integralna część projektu budowlanego i zawiera kluczowe informacje dotyczące lokalizacji projektowanego obiektu, jego wymiarów, odległości od granic działki, istniejącej i projektowanej infrastruktury technicznej oraz ukształtowania terenu. Bez tego dokumentu geodeta nie jest w stanie prawidłowo i legalnie wytyczyć budynku, ponieważ to właśnie on stanowi podstawę do przeniesienia planów na grunt. Upewnij się, że masz jego aktualną i zatwierdzoną wersję.Pozwolenie na budowę lub zgłoszenie
Geodeta, jako osoba odpowiedzialna za legalność i prawidłowość tyczenia, musi mieć pewność, że prace budowlane są prowadzone zgodnie z prawem. Dlatego inwestor musi okazać mu ostateczną decyzję o pozwoleniu na budowę lub potwierdzenie skutecznego zgłoszenia budowy bez sprzeciwu organu administracji architektoniczno-budowlanej. Jest to dowód, że inwestycja uzyskała wszelkie niezbędne zgody formalne i może być realizowana. Bez tego dokumentu, geodeta nie powinien przystępować do prac tyczenia.
Mapa do celów projektowych: czy zawsze jest potrzebna na tym etapie?
Często pojawia się pytanie o mapę do celów projektowych. Chociaż jest ona podstawą do stworzenia projektu zagospodarowania działki, to bezpośrednio do tyczenia geodeta potrzebuje już zatwierdzonego projektu zagospodarowania, który powstał na jej bazie. Mapa do celów projektowych jest więc dokumentem pośrednim, ale fundamentalnym dla całego procesu projektowego. Stanowi ona wyjściowy obraz terenu, na którym projektant umieszcza budynek. Ważne jest, aby mapa była aktualna i wykonana przez uprawnionego geodetę.
Przygotowanie działki przed wizytą geodety: Twoje zadania
Zapewnienie swobodnego dostępu: jak uniknąć problemów w dniu pomiarów?
Jako inwestor, masz obowiązek odpowiednio przygotować działkę przed wizytą geodety. Kluczowe jest zapewnienie swobodnego i bezpiecznego dostępu do całej nieruchomości w uzgodnionym terminie. Wysoka trawa, składowane materiały budowlane, gruz czy inne przeszkody mogą znacznie utrudnić, a nawet uniemożliwić wykonanie precyzyjnych pomiarów. Zadbaj o to, aby teren był uporządkowany i dostępny, co pozwoli geodecie na sprawną i efektywną pracę, a Tobie zaoszczędzi dodatkowych kosztów związanych z ewentualnym powtórnym przyjazdem.
Co z punktami granicznymi? Sprawdź, czy są widoczne i stabilne
Widoczne i stabilne punkty graniczne działki są niezwykle ważne dla geodety. Umożliwiają one prawidłowe zorientowanie pomiarów w terenie i precyzyjne umiejscowienie budynku względem granic nieruchomości. Przed wizytą geodety, sprawdź, czy punkty graniczne są dobrze widoczne i nie zostały zniszczone lub zasypane. Jeśli masz wątpliwości co do ich lokalizacji lub stanu, poinformuj o tym geodetę. W razie potrzeby, może on dokonać ich wznowienia lub stabilizacji, co jest dodatkową usługą, ale gwarantuje prawidłowe wytyczenie.
Komunikacja jest kluczem: o co geodeta może Cię dodatkowo zapytać?
Dobra komunikacja z geodetą to podstawa sukcesu. Zawsze zachęcam moich klientów do otwartego dialogu. Geodeta może poprosić o dodatkowe informacje, które nie zawsze są jasno pokazane na mapach czy w projekcie. Może to dotyczyć na przykład istniejącego uzbrojenia terenu (np. przebiegu starych rur, kabli), o którym masz wiedzę, a które nie jest uwzględnione w dokumentacji. Może również dopytać o Twoje specyficzne oczekiwania lub plany dotyczące przyszłego zagospodarowania terenu. Bądź gotowy do współpracy i udzielania wszelkich wyjaśnień, ponieważ każda dodatkowa informacja może pomóc w jeszcze precyzyjniejszym wykonaniu pracy.
Jak w praktyce wygląda proces tyczenia budynku krok po kroku?
Od analizy dokumentów po pomiary w terenie: co robi geodeta?
Proces tyczenia budynku rozpoczyna się od dokładnej analizy dostarczonych dokumentów przede wszystkim projektu zagospodarowania działki i pozwolenia na budowę. Geodeta sprawdza zgodność danych, wymiary i lokalizację obiektu. Następnie, wyposażony w nowoczesny sprzęt pomiarowy, taki jak tachimetry elektroniczne czy systemy GPS RTK, udaje się w teren. Dzięki zaawansowanej technologii, pomiary są wykonywane z niezwykłą precyzją i znacznie szybciej niż kiedyś. Geodeta bazuje na istniejących punktach osnowy geodezyjnej lub tworzy własną, aby zapewnić najwyższą dokładność wytyczenia.
Osie budynku i narożniki: co dokładnie zostanie oznaczone na Twojej działce?
Podczas tyczenia geodeta oznacza w terenie kluczowe elementy, które posłużą ekipie budowlanej do prawidłowego wzniesienia konstrukcji. Oto, co dokładnie zostanie wytyczone na Twojej działce:
- Główne osie konstrukcyjne budynku: Są to linie odniesienia, które wyznaczają podstawowy układ konstrukcyjny obiektu.
- Charakterystyczne punkty: Zazwyczaj są to narożniki budynku, które precyzyjnie określają jego obrys.
- Punkty wysokościowe: Geodeta wyznacza również tzw. "zero" budynku, czyli poziom posadowienia fundamentów lub parteru, od którego będą odmierzone wszystkie dalsze wysokości.

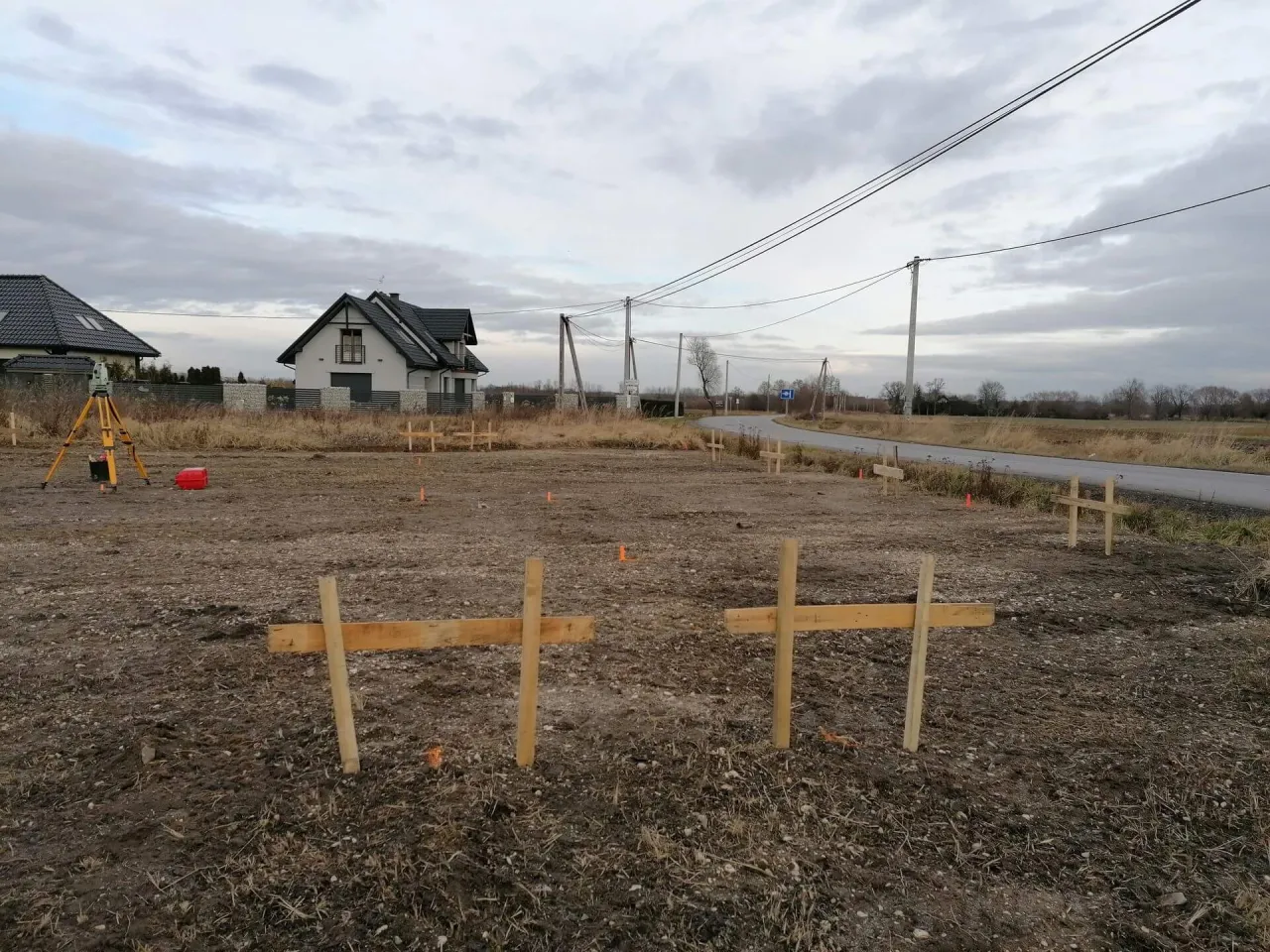

Tyczenie jest utrwalane za pomocą trwałych znaków, takich jak drewniane paliki, bolce stalowe wbite w ziemię lub specjalne repery, które są odporne na warunki atmosferyczne i ruchy gruntu.

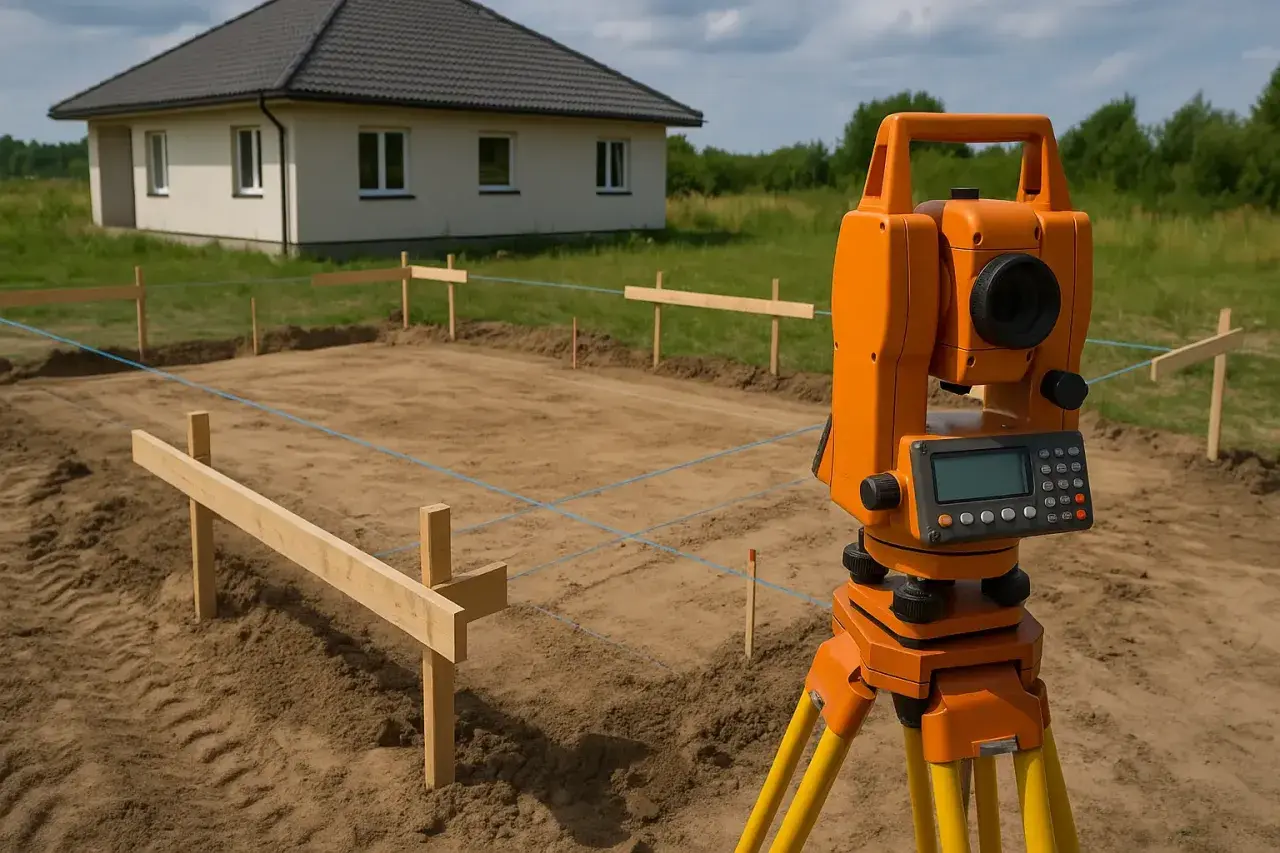

Ławy drutowe lub ciesielskie: czym są i dlaczego są tak ważne dla ekipy budowlanej?
Po wytyczeniu głównych osi i narożników, geodeta często wyznacza również tzw. ławy ciesielskie (lub drutowe). Są to proste konstrukcje (najczęściej z drewnianych desek) ustawiane wokół obrysu przyszłego budynku, poza zasięgiem wykopów fundamentowych. Na tych ławach zaznacza się precyzyjnie osie konstrukcyjne budynku za pomocą naciągniętych drutów lub żyłek. Ich funkcja jest nieoceniona dla ekipy budowlanej pozwalają one na łatwe i precyzyjne odtworzenie osi oraz poziomu "zero" budynku nawet po wykonaniu wykopów pod fundamenty. Dzięki ławom ciesielskim, murarze i cieśle mogą z dużą dokładnością wznosić ściany i inne elementy konstrukcyjne, co jest kluczowe dla prawidłowego wykonania fundamentów i całej dalszej budowy.
Co otrzymasz od geodety po zakończeniu prac? Kluczowe formalności
Wpis w dzienniku budowy: oficjalne potwierdzenie, którego nie możesz pominąć
Po zakończeniu prac tyczenia, geodeta ma obowiązek dokonania wpisu w dzienniku budowy. Jest to niezwykle ważna formalność, która stanowi oficjalne potwierdzenie wykonania geodezyjnego wytyczenia budynku w terenie. Wpis ten zawiera datę wykonania prac, nazwisko i numer uprawnień geodety, a także informację o zgodności tyczenia z projektem. Ten dokument jest niezbędny na dalszych etapach procesu budowlanego, w tym przy inwentaryzacji powykonawczej oraz odbiorze budynku. Upewnij się, że geodeta dokonał tego wpisu, zanim opuści plac budowy.
Szkic tyczenia: niezbędny dokument dla kierownika budowy
Oprócz wpisu w dzienniku budowy, geodeta przekazuje inwestorowi (lub bezpośrednio kierownikowi budowy) szkic tyczenia. Jest to graficzne przedstawienie wykonanych prac, zawierające lokalizację wytyczonych osi, narożników oraz punktów wysokościowych względem stałych elementów w terenie lub punktów granicznych. Szkic ten jest kluczowym dokumentem dla kierownika budowy, ponieważ stanowi dla niego podstawę do kontroli prawidłowości wykonywanych prac ziemnych i fundamentowych. Pomaga on ekipie budowlanej w utrzymaniu precyzji na każdym etapie wznoszenia konstrukcji.
Przeczytaj również: Świadectwo energetyczne: Kto wystawi i jak zweryfikować uprawnienia?
Odpowiedzialność za znaki geodezyjne: co musisz wiedzieć, by ich nie zniszczyć?
Po utrwaleniu znaków geodezyjnych w terenie przez geodetę, odpowiedzialność za ich ochronę spoczywa na inwestorze. Te paliki, bolce czy repery są niezbędne do prawidłowego prowadzenia dalszych prac budowlanych i stanowią punkty odniesienia dla całej ekipy. Ich zniszczenie, przesunięcie lub usunięcie może prowadzić do poważnych problemów, konieczności ponownego wezwania geodety w celu wznowienia tyczenia, a co za tym idzie do dodatkowych kosztów i opóźnień w harmonogramie. Poinformuj swoją ekipę budowlaną o konieczności dbałości o te znaki i zabezpiecz je w miarę możliwości.
